【產品概述】

　　風機在啟動時電流對電網沖擊很大，使電網不穩定；工作時噪音較大，對現場工作人員有較大的影響；風機常用的通過調節風門開度調節風量，這種常用的調節方式，雖然起到了調節風量的目的，但是通過調節閥門的開度來控制風量的大小，使風機長期處于高管阻運行狀態下，這樣大大增加了系統的管阻，使風機實際工作點遠離了額定工作點，降低了系統的運行效率，電機的功率因數較低，存在一定的電能浪費現象。

　　ZK-FS智能風機節電器是針對風機的運行特點專為風機類流體輸送研制的專用節電器，它采用嵌入式智能控制技術、變頻調速技術。從根本上消除風機類設備由于選型或負荷變化普遍存在的"大馬拉小車"的動力浪費現象，使風機始終運行在極佳工作狀態，從而節省大量的電能。?

【基本原理】

　　ZK-FS風機節電系統通過軟啟動+調速+節電模塊+提高功率因數+無功補償+濾諧波等功能實現的，是一個綜合型的節電產品，能保證較高的節能效率。

　　（1）調速節電：通過北京中科宇杰節能設備的變頻器調節電機在一個合理轉速運行，從而調節電機的功率，使電動機及設備運行始終保持在適當?shù)慕?jīng)濟當量，達到電動機節電運行的目的。

　?。?）無功補償節電：采用注入電流的補償方式，即通過向系統注入與需要補償?shù)闹C波和無功電流相等的電流來實現補償?shù)??？刂破鞲鶕?jù)采樣到的信號分析除需要補償?shù)闹C波和無功電流分量，然后通過求解微分方程組控制 IGBT 的空間電壓矢量 PWM 控制信號，使得 IGBT 逆變橋的輸出的電壓作用在裝置的連接電抗后恰好輸出需要補償?shù)碾?流，通過無功補償可大大提高用電效率。

　?。?）改善電網供電品質節電：內置的瞬變過濾專用器件能對電網電路產生的瞬變、浪涌、尖峰等干擾雜波有效清除，對電壓跌落、下陷、諧波等波形畸變有效矯正，從而有效提高電力品質，改善供電質量。

　?。?）輕載降壓節電，降低線路損耗，提高用電系統的安全性,輕載降壓，提高效 率，且可維持轉速恒定。

　?。?）軟啟動節電，通常感應電動機采用直接接入電網起動的方法，電動機的起動 電流為額定時的 5~7 倍不僅損耗大，對電網沖擊也大，機械磨損，振動都大，如果用 變頻調速起動，可以將起動電流限制到很小，如果滿載起動，也只要比額定電流稍大 就可以了，這樣起動損耗大大降低，既不沖擊電網，又不沖擊機械。

【性能特點】

【技術參數】

【安裝方式】

　　ZK-FS風機節電系統安裝極為簡便，即可串聯直接取代原有配電回路，也可并聯保留原配電回路，具體按現場實際情況確定。ZK-FS風機節電系統帶旁路功能，串聯和并聯兩種方式都可實現市電—節電互換，保證系統穩定運行，滿足生產需要。

　　以鍋爐鼓風機，引風機為例：

　　在原風機配電柜系統上并聯上一臺智能節電保護系統，引風機節電柜按照操作臺上（控制電路）設定的模擬信號運行，在控制系統中設計了強電聯鎖電路（系統只能先啟動引風機再啟動鼓風機；當引風機失電后鼓風機立即失電）、弱電聯鎖電路（當引風機停止時，鼓風機也會停止；當引風機節電系統跳保護或出現報警后鼓風機立即停機）和引風機故障停機聯鎖功能及聲光報警、狀態顯示等功能。連鎖控制系統與原有啟動系統并聯安裝，實現兩柜手動切換功能，以便在節電系統有故障時可及時切換于原啟動柜工作。

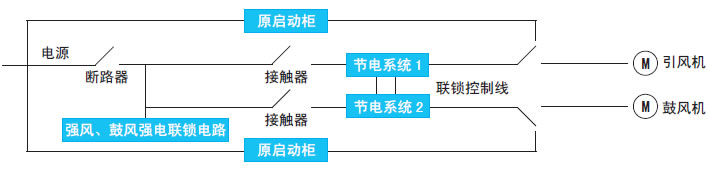

　　節電聯鎖控制系統原理示意圖如下：

【適用范圍】

　　ZK-FS風機節電系統適用工業生產中各鼓風機、引風機、排煙風機、離心風機、混流風機、軸流風機、正壓送風機、斜流風機、羅茨風機、除塵風機等風機的節能節電改造。

【產品選型】
